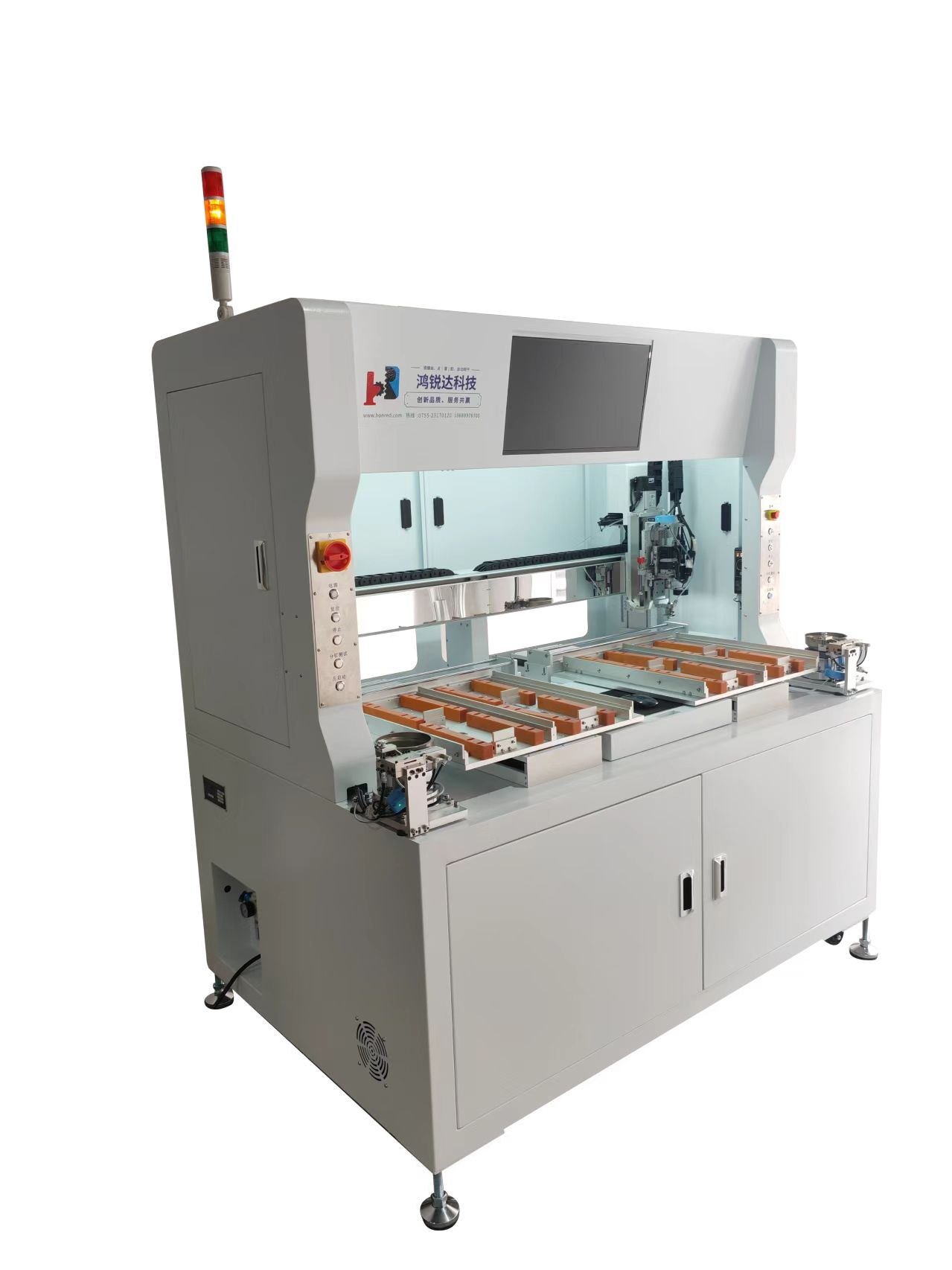

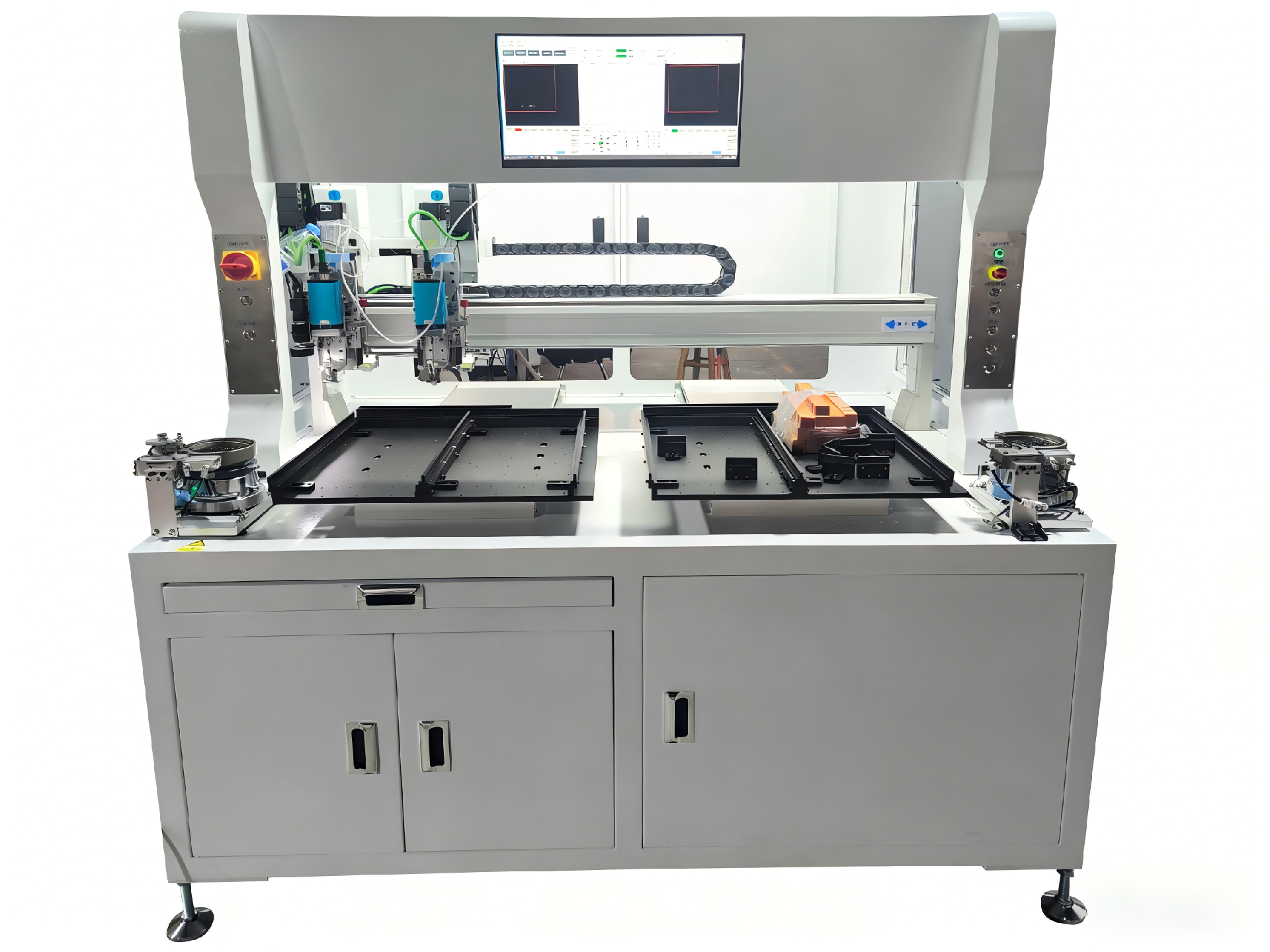

立式六軸視覺螺絲機

  • 型號：
  • 材質：
  • 尺寸：
  • 電壓：

1、技術參數：螺絲規格M0.8-M2.0螺絲導入方式吹送式軸數六軸（雙X雙Y雙Z）定位精度±0.02mm同時鎖付電批數2把（伺服電批）適用產品單邊滿足Max.500×500單張/250×500兩張/250×250四張外形尺寸（長×寬×高）1700×1100×1800mm重量約550kg控制方式CCD+工控機電源AC220V，50Hz工作氣壓0.55-0.65MPa2、設備基本功能介紹：采

聯系我們

咨詢熱線：0755-23170120

產品描述

  • 1、技術參數：

    螺絲規格

    M0.8-M2.0

    螺絲導入方式

    吹送式

    軸數

    六軸（雙X雙Y雙Z）

    定位精度

    ±0.02mm

    同時鎖付電批數

    2把（伺服電批）

    適用產品

    單邊滿足Max.500×500單張/250×500兩張/250×250四張

    外形尺寸（長×寬×高）

    1700×1100×1800mm

    重量

    約550kg

    控制方式

    CCD+工控機

    電源

    AC220V，50Hz

    工作氣壓

    0.55-0.65MPa


    2、設備基本功能介紹：

    • 采用雙Y雙頭鎖付，治具單邊尺寸可滿足250×250模組四張，250×500模組兩張，500×500一張。

    • 兩個Z軸獨立控制，兩邊相互獨立。可以滿足兩邊鎖不同規格螺絲，或者一邊鎖底殼一邊鎖面罩或者兩種不同規格產品。

    • 如果出現不良，例如：螺絲打不到位機器會自動停機同時警報提示“滑牙”需要人工取出，可選擇人工手補或者機器自動補螺絲；

    • 程序里有拋料位置，當出現卡釘時，Z軸會自動移到拋料盒上方自動吹釘，直到供料正常后自動回去繼續鎖付。如果多次補不上釘，系統會報警提示供料異常。

    • CCD可實現MARK點定位，自動尋坐標，先拍后鎖，邊拍邊鎖等功能。

    • 程序儲存：擴大至1000條；

    • 電批為伺服電批，可設置多段轉速和多段鎖付扭力，提高鎖付效率，提升鎖付效果。顯示器上實時顯示鎖付扭力和時間等參數，以及鎖付結果的判定，也能實時圖像像素顯示鎖付的是哪顆螺絲。

    • 配備2套精密振動盤供料器，每個Z軸獨立供釘，提升效率和穩定性。

    • 左右各配置了一套CCD相機，兩邊的鎖付參數和坐標以及報警信息均獨立分區顯示。
